はじめに
ベクトルを学ぶと、余弦定理、内積、外積、直線・平面の方程式、点からの距離、行列式など、さまざまな公式が登場します。しかし、それぞれの計算方法を覚えても、「なぜ内積で角度がわかるのか」「外積と行列式はどうつながるのか」「直線や平面を表すのに、なぜベクトルが役立つのか」は見えにくいかもしれません。
これらを結びつける鍵は、ベクトルを単なる数の組ではなく、長さ・方向・広がりを表すものとして見ることです。
内積は2本のベクトルの角度や一方の方向への成分を、外積は3次元で2本が作る面積と向きを表します。そして、方向ベクトル・法線ベクトル・行列式を使うと、直線や平面の表現、距離、点の位置関係まで同じ考え方で理解できます。
この記事では、Part 5の導入記事と12本の個別記事で学んだ内容をつなぎ、ベクトルの幾何学的な意味を整理します。詳しい導出は個別記事に譲り、ここでは公式が何を表し、どのようにつながるのかに注目します。
この記事でわかること
- 余弦定理から内積の角度・影の意味へつながる理由
- 内積の成分表示と転置行列による表現の関係
- 外積が面積と向きを表し、行列式とつながる理由
- 方向ベクトルと法線ベクトルによる直線・平面の表し方
- 内積による距離と、行列式による位置関係の判定
- これらの概念を一つの具体例で結びつける方法
1.余弦定理から内積へ|角度を計算に取り入れる
1.1.三平方の定理を一般の三角形へ広げる
直角三角形では、三平方の定理によって辺の長さが結びつきます。これを直角でない三角形へ広げると、余弦定理になります。
2辺の長さを \(a,b\)、その間の角を \(\theta\)、向かい側の辺の長さを \(c\) とすると、
$$
c^2=a^2+b^2-2ab\cos\theta
$$
です。\(\theta=90^\circ\) なら \(\cos\theta=0\) となり、三平方の定理に戻ります。つまり、余弦定理は辺の長さの関係に「角度」という情報を加えたものです。


1.2.内積は「角度」と「影」を数にする
零ベクトルでない2本のベクトル \(\boldsymbol{a},\boldsymbol{b}\) のなす角を \(\theta\) とすると、内積は、
$$
\boldsymbol{a}\cdot\boldsymbol{b}
=\|\boldsymbol{a}\|\,\|\boldsymbol{b}\|\cos\theta
$$
と表されます。ここで \(\|\boldsymbol{b}\|\cos\theta\) は、\(\boldsymbol{b}\) の \(\boldsymbol{a}\) 方向への符号付きの成分です。内積は、その成分に \(\boldsymbol{a}\) の長さを掛けた値だと考えられます。
次の図では、赤いベクトルを青いベクトルの方向に映した緑色の「影」に注目してください。影の長さは角度によって変わり、内積はこの符号付きの成分を使って計算されます。

角度が90度を超えると、この符号付きの成分は負になります。内積の符号を比べれば、2本のベクトルがどのような角度をなすかを判断できます。

この見方を使うと、内積が正なら鋭角、負なら鈍角です。また、2本がともに零ベクトルでないとき、内積が \(0\) であることと、2本が垂直であることは同値です。

2.内積はなぜ成分の掛け算や転置行列で表せるのか?
内積には、角度を使わずに成分だけで計算する方法もあります。2次元のベクトルを、
$$
\boldsymbol{a}=\begin{pmatrix}a_1\\a_2\end{pmatrix},\quad
\boldsymbol{b}=\begin{pmatrix}b_1\\b_2\end{pmatrix}
$$
とすると、
$$
\boldsymbol{a}\cdot\boldsymbol{b}=a_1b_1+a_2b_2
$$
です。この式は、角度による定義とは別物ではありません。余弦定理をベクトルの差 \(\boldsymbol{a}-\boldsymbol{b}\) に適用し、その長さを成分でも計算すると、両者が一致することを確かめられます。
さらに、列ベクトルの転置を使えば、
$$
\boldsymbol{a}^{T}\boldsymbol{b}
=\begin{pmatrix}a_1&a_2\end{pmatrix}
\begin{pmatrix}b_1\\b_2\end{pmatrix}
=a_1b_1+a_2b_2
$$
となります。列ベクトルの転置と積を取ることで、成分の積の和を行列の掛け算として表せます。
「角度による定義」「成分の積の和」「転置行列による計算」は、同じ内積を異なる視点から表しているのです。成分の数が増えても同じ形で計算できるため、AIで多数の値をまとめて処理するときにも役立ちます。


3.外積は「面積」と「向き」を表す
内積の結果は数ですが、3次元の2本のベクトルの外積(クロス積)はベクトルです。
零ベクトルでない \(\boldsymbol{a},\boldsymbol{b}\) のなす角を \(\theta\) とすると、外積の大きさは、
$$
\|\boldsymbol{a}\times\boldsymbol{b}\|
=\|\boldsymbol{a}\|\,\|\boldsymbol{b}\|\sin\theta
$$
です。これは2本が作る平行四辺形の面積を表します。また、外積が零ベクトルでない場合、その向きは2本のどちらにも垂直で、右手系の規則によって決まります。2本が平行な場合や、どちらかが零ベクトルの場合、外積は零ベクトルになります。
次の図では、青と緑のベクトルが張る平行四辺形と、そこから垂直に伸びる赤い外積ベクトルを比べてみてください。外積の長さは面積、方向は平面に対する垂直な向きを表します。

3次元で、
$$
\boldsymbol{a}=\begin{pmatrix}a_1\\a_2\\a_3\end{pmatrix},\quad
\boldsymbol{b}=\begin{pmatrix}b_1\\b_2\\b_3\end{pmatrix}
$$
なら、
$$
\boldsymbol{a}\times\boldsymbol{b}
=\begin{pmatrix}
a_2b_3-a_3b_2\\
a_3b_1-a_1b_3\\
a_1b_2-a_2b_1
\end{pmatrix}
$$
と計算できます。それぞれの成分には2次の行列式が現れます。つまり、外積の成分表示には、行列式によって面積と向きを扱う考え方が組み込まれているのです。
行列式にも、2次元では符号付き面積、3次元では符号付き体積という幾何学的な意味があります。次の図で、次元が一つ増えると何が変わるかを確認しましょう。



4.直線と平面は「出発点+方向」で表せる
内積や外積がベクトル同士の関係を調べる道具なら、ベクトルの線形結合は直線や平面そのものを表す道具になります。
4.1.直線は1本の方向ベクトルで作る
直線上の1点の位置ベクトルを \(\boldsymbol{p}\)、零ベクトルでない方向ベクトルを \(\boldsymbol{a}\) とすると、直線上の点の位置ベクトルは、
$$
\boldsymbol{x}=\boldsymbol{p}+t\boldsymbol{a}
\quad(t\in\mathbb{R})
$$
と表せます。\(t\) を変えると、点 \(\boldsymbol{p}\) から \(\boldsymbol{a}\) の方向へ前後に移動します。

4.2.平面は2本の独立した方向ベクトルで作る
3次元で平面上の1点を \(\boldsymbol{p}\)、線形独立な2本の方向ベクトルを \(\boldsymbol{a},\boldsymbol{b}\) とすると、
$$
\boldsymbol{x}=\boldsymbol{p}+s\boldsymbol{a}+t\boldsymbol{b}
\quad(s,t\in\mathbb{R})
$$
と表せます。2本が線形従属なら、動ける方向は1本以下となり、平面全体を表せません。
次の図で、2本の方向ベクトルが線形独立な場合と線形従属な場合を比較してみましょう。線形独立なら2つの方向へ広がれますが、線形従属なら新しい方向が増えず、平面を作ることはできません。

直線も平面も、基準となる点に方向ベクトルの線形結合を加える形です。違いは、必要な独立した方向の数にあります。
直線には1つ、平面には2つの独立した方向が必要なのです。

5.法線ベクトルを使うと「垂直」から直線・平面を表せる
直線や平面を表す方法は、方向ベクトルだけではありません。直線や平面に垂直な、零ベクトルでない法線ベクトル \(\boldsymbol{n}\) を使う方法もあります。
直線や平面上の1点を \(\boldsymbol{p}\) とすると、その上の点 \(\boldsymbol{x}\) は、
$$
\boldsymbol{n}\cdot(\boldsymbol{x}-\boldsymbol{p})=0
$$
を満たします。2次元では直線、3次元では平面を表す式です。
方向ベクトルを使う表現が「どの方向へ進めるか」を示すのに対し、法線ベクトルを使う表現は「どの方向に垂直か」を示します。同じ図形を、進める方向と垂直な方向の両方から表せるのです。

6.点と直線・平面の距離は、法線方向への射影で求める
直線や平面の外にある点からの最短距離は、そこへ垂線を下ろした長さです。法線ベクトルはその垂線と同じ方向を向くため、内積で法線方向の成分を取り出せば距離が求まります。
直線または平面上の点を \(P\)、距離を測る点を \(Q\) とし、位置ベクトルをそれぞれ \(\boldsymbol{p},\boldsymbol{q}\) とすると、
$$
d=\frac{|\boldsymbol{n}\cdot(\boldsymbol{q}-\boldsymbol{p})|}{\|\boldsymbol{n}\|}
$$
です。分母は法線ベクトルの長さの影響を取り除き、絶対値は向きによる正負を取り除きます。
たとえば、3次元の平面 \(ax+by+cz=h\) と点 \(Q(x_0,y_0,z_0)\) の距離は、
$$
d=\frac{|ax_0+by_0+cz_0-h|}{\sqrt{a^2+b^2+c^2}}
$$
となります。ただし、\((a,b,c)\neq(0,0,0)\) です。これは別に暗記する公式ではなく、法線方向への射影を座標で書いたものです。

7.行列式は「新しい方向へ広がれるか」を判定する
2次元で3点 \(P,Q,R\) を考えると、3点が同一直線上にあるための必要十分条件は、\(\overrightarrow{PQ}\) と \(\overrightarrow{PR}\) を列に並べた2次行列の行列式が \(0\) になることです。
$$
\det\begin{pmatrix}
q_1-p_1&r_1-p_1\\
q_2-p_2&r_2-p_2
\end{pmatrix}=0
$$
これは、2本のベクトルが線形従属になり、平行四辺形の面積が \(0\) になることを表しています。
次の図のように、2本が異なる方向へ伸びると平行四辺形に面積が生まれます。一方、同じ直線方向へ重なると、面積は \(0\) になります。

同じように、3次元で4点 \(P,Q,R,S\) が同一平面上にあるための必要十分条件は、\(\overrightarrow{PQ},\overrightarrow{PR},\overrightarrow{PS}\) を列に並べた3次行列の行列式が \(0\) になることです。3本が線形従属になり、平行六面体の体積が \(0\) になるからです。
この判定は、点が重なって零ベクトルが現れる場合にも使えます。内積が角度や垂直を、外積が面積と向きを、行列式が面積・体積のつぶれ方を調べると整理すると、それぞれの役割が見えてきます。

8.一つの平面で内積・外積・法線・距離・行列式をつなぐ
ここまでの概念を、同じ具体例で確かめましょう。3次元の原点 \(O\) と、次の3点を考えます。
$$
P=(0,0,0),\quad Q=(1,0,1),\quad R=(0,1,1)
$$
8.1.2本の方向ベクトルで平面を作る
点 \(P\) を基準にすると、
$$
\boldsymbol{a}=\overrightarrow{PQ}=\begin{pmatrix}1\\0\\1\end{pmatrix},\quad
\boldsymbol{b}=\overrightarrow{PR}=\begin{pmatrix}0\\1\\1\end{pmatrix}
$$
です。2本は線形独立なので、
$$
\boldsymbol{x}=s\boldsymbol{a}+t\boldsymbol{b}
=\begin{pmatrix}s\\t\\s+t\end{pmatrix}
$$
は平面を表します。座標を \((x,y,z)\) とすれば、\(z=x+y\) です。
8.2.外積で法線ベクトルを求める
2本の外積を計算すると、
$$
\boldsymbol{a}\times\boldsymbol{b}
=\begin{pmatrix}-1\\-1\\1\end{pmatrix}
$$
となります。これは両方の方向ベクトルに垂直です。実際、
$$
(\boldsymbol{a}\times\boldsymbol{b})\cdot\boldsymbol{a}=0,\quad
(\boldsymbol{a}\times\boldsymbol{b})\cdot\boldsymbol{b}=0
$$
です。この外積を法線ベクトルに使うと、平面の方程式は \(-x-y+z=0\) となり、先ほどの \(z=x+y\) と一致します。
また、外積の長さは \(\sqrt{3}\) なので、\(\boldsymbol{a},\boldsymbol{b}\) が作る平行四辺形の面積も \(\sqrt{3}\) です。
8.3.内積で点から平面までの距離を求める
この平面の外にある点 \(S=(1,1,3)\) を考えます。\(\boldsymbol{n}=(-1,-1,1)^T\) を使うと、
$$
d=\frac{|\boldsymbol{n}\cdot\overrightarrow{PS}|}{\|\boldsymbol{n}\|}
=\frac{|-1-1+3|}{\sqrt{3}}
=\frac{1}{\sqrt{3}}
$$
です。法線方向への射影によって、点 \(S\) から平面までの最短距離を求められました。
8.4.行列式で4点が同一平面上か調べる
3本のベクトルを列に並べると、
$$
A=\begin{pmatrix}
1&0&1\\
0&1&1\\
1&1&3
\end{pmatrix}
$$
です。この行列式は、
$$
\det A=1
$$
となるため、\(P,Q,R,S\) は同一平面上にありません。
一方、\(S\) を \(S’=(1,1,2)\) に変えると、\(\overrightarrow{PS’}=\boldsymbol{a}+\boldsymbol{b}\) となり、行列式は \(0\) になります。このとき4点は同一平面上にあります。
ここには、さらに次の関係があります。
$$
|\det A|
=\|\boldsymbol{a}\times\boldsymbol{b}\|\,d
=\sqrt{3}\cdot\frac{1}{\sqrt{3}}
=1
$$
左辺は平行六面体の体積、右辺は「底面積×高さ」です。底面積を外積で、高さを法線方向への射影で求めると、行列式が表す体積と一致します。

同じ図形でも、方向ベクトルは平面を作り、外積は法線と底面積を求め、内積は高さを求め、行列式は体積と同一平面上かどうかを判定します。これらは別々の公式ではなく、同じ幾何学的な関係を異なる視点から表しています。

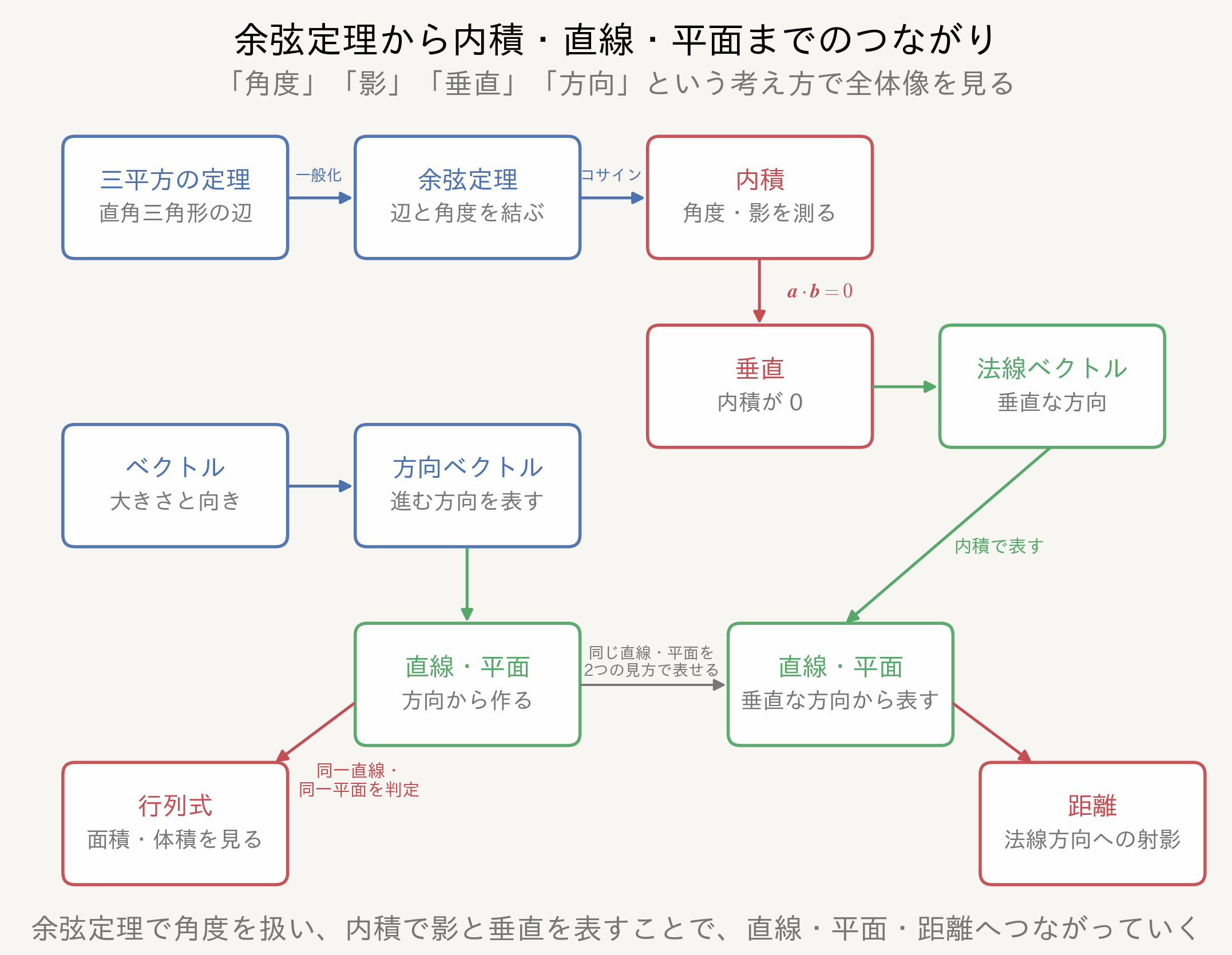

9.Part 5の学習マップ|角度・面積から直線・平面まで
ここまでのつながりを整理すると、学習の出発点は余弦定理です。そこから内積の角度・影・垂直へ進み、成分表示と転置行列による計算へ広がります。一方、外積は面積と向きを表し、法線ベクトルや行列式との関係が見えてきます。
直線・平面の表現には方向ベクトルの線形結合を使い、法線ベクトルと内積から距離を求めます。最後に行列式によって、点が同一直線上・同一平面上にあるかを判定します。

学習マップの矢印は、理解しやすい学習順と概念間のつながりを示すものです。すべての公式が前の公式から直接導かれるという意味ではありません。
Part 5|個別記事一覧
Part 5では、導入記事と12本の個別記事を公開しています。順番に読み進めても、気になるテーマから復習しても構いません。
| 学習順 | テーマ | 個別記事 |
|---|---|---|
| 導入 | 内積とAI | 高校数学の「内積」はAIでどう使われる?|ChatGPTにつながるベクトルの話 |
| ① | 余弦定理の意味 | 余弦定理とは何をしている公式なのか?|三平方の定理とのつながりで理解する |
| ② | 余弦定理の導出 | 余弦定理はどうやって導かれるのか?|高さを作るとコサインが見えてくる |
| ③ | 内積の意味 | 内積とは何を計算しているのか?|「影」と「角度」でわかるベクトルの本質 |
| ④ | 内積の成分表示 | 内積はなぜ「成分の掛け算」で求まるのか?|余弦定理でわかる内積の成分表示 |
| ⑤ | 内積と転置行列 | 内積はなぜ転置行列で表せるのか?|成分の積と行列の掛け算をつなげて理解する |
| ⑥ | 外積の意味 | 外積とは何か?|面積と向きから外積の意味を理解する |
| ⑦ | 外積と行列式 | 外積の公式はなぜ成り立つのか?|行列式から成分表示を導く |
| ⑧ | 直線の表現 | 直線をベクトルで表す|ベクトル方程式と媒介変数 |
| ⑨ | 平面の表現 | 平面をベクトルで表す|2本の方向ベクトルから平面を作る |
| ⑩ | 法線ベクトル | 法線ベクトルとは何か?|内積で直線・平面を表す |
| ⑪ | 点からの距離 | 点と直線・平面の距離|法線ベクトルと内積から距離の公式を導く |
| ⑫ | 行列式による判定 | 行列式で同一直線上・同一平面上を判定する|面積・体積が0になる理由 |
まとめ
Part 5では、余弦定理から内積・外積へ進み、ベクトルを使って直線・平面を表す方法や、距離・位置関係を調べる方法まで学びました。
- 余弦定理は、辺の長さと角度を結びつけ、内積の幾何学的な意味へつながる。
- 内積は角度や符号付きの影を表し、成分の積の和や転置行列によって計算できる。
- 3次元の外積は平行四辺形の面積と垂直な向きを表し、成分表示には行列式が現れる。
- 直線は1本、平面は2本の線形独立な方向ベクトルを使って表せる。
- 法線ベクトルと内積を使えば、直線・平面の方程式や点からの最短距離を求められる。
- 行列式が \(0\) になることは、面積・体積がつぶれ、必要な独立した方向が失われることに対応する。
- 外積による底面積と内積による高さを組み合わせると、行列式が表す体積までつながる。
内積・外積・方向ベクトル・法線ベクトル・行列式は、それぞれ「角度・影」「面積・向き」「図形を作る方向」「垂直な方向」「空間の広がり」を調べる道具です。同じ図形を異なる視点から捉えることで、公式同士のつながりが見えてきます。
次に学ぶテーマ
Part 5では、内積によってベクトルの「ある方向への成分」を取り出す考え方を学びました。次のPart 6では、この考え方をさらに進めて、ベクトルを直線や部分空間へ射影する方法を学びます。
そこから直交射影、直交補空間、射影行列、グラム・シュミットの直交化へと進み、正規直交基底や直交行列まで理解していきます。

シリーズ全体を理解する
Part 5で学んだ内積・外積・直線・平面は、線形結合、線形独立、基底、行列式、線形写像などとつながっています。線形代数全体の学習順と概念の関係は、総合まとめで確認できます。
