平面をベクトルで表す|2本の方向ベクトルから平面を作る

数学

はじめに

前回の記事では、直線をベクトルで表す方法を考えました。直線上の1点の位置ベクトルを \(\boldsymbol{p}\)、方向ベクトルを \(\boldsymbol{a}\) とすると、

$$
\boldsymbol{x}=\boldsymbol{p}+t\boldsymbol{a}
$$

と表すことができました。これは、「ある点から、1つの方向へ自由に動く」という式でした。

では、1つではなく、2つの方向へ自由に動けるようにすると、何ができるのでしょうか。

1つの方向へ自由に動くと直線ができ、独立した2つの方向へ自由に動くと平面ができます。

この記事では、2本の方向ベクトルから平面が作られる仕組みを考え、平面のベクトル方程式、媒介変数表示、通常の平面の方程式との関係まで理解していきます。

この記事でわかること

  • 2本の方向ベクトルから平面を作れる理由
  • 平面を作るために線形独立が必要な理由
  • 平面のベクトル方程式の意味と導き方
  • 媒介変数表示と通常の平面の方程式の関係
  • 直線・平面の自由度と次元のつながり

1.原点を通る平面はどう表せるのか?

まずは、原点を通る平面から考えてみましょう。3次元空間に、2本のベクトル

$$
\boldsymbol{a}
=
\begin{pmatrix}
a_1\\
a_2\\
a_3
\end{pmatrix},
\quad
\boldsymbol{b}
=
\begin{pmatrix}
b_1\\
b_2\\
b_3
\end{pmatrix}
$$

があるとします。ここでは、この2本が線形独立、つまり互いに平行でないと仮定します。

前回の記事では、1本のベクトル \(\boldsymbol{a}\) を実数倍することで、その方向に沿った直線を表しました。今度は、\(\boldsymbol{a}\) に加えて、\(\boldsymbol{b}\) の方向にも動けるようにします。

まず \(\boldsymbol{a}\) の方向へ \(s\) 倍だけ進み、そこから \(\boldsymbol{b}\) の方向へ \(t\) 倍だけ進むと、原点からの移動は、

$$
\boldsymbol{x}=s\boldsymbol{a}+t\boldsymbol{b}
$$

と表せます。ここで \(s,t\) は、それぞれ自由に変えられる実数です。

1.1.なぜ2つの方向から平面ができるのか?

\(s\boldsymbol{a}\) だけなら、移動できるのは \(\boldsymbol{a}\) に沿った1つの方向だけです。しかし、\(t\boldsymbol{b}\) も加えると、もう1つの独立した方向へ移動できるようになります。

たとえば、\(s\) を固定して \(t\) だけ変えると、\(\boldsymbol{b}\) に平行な直線上を動きます。さらに \(s\) も変えると、その直線を \(\boldsymbol{a}\) の方向へ動かせるため、1枚の平面全体を表せます。

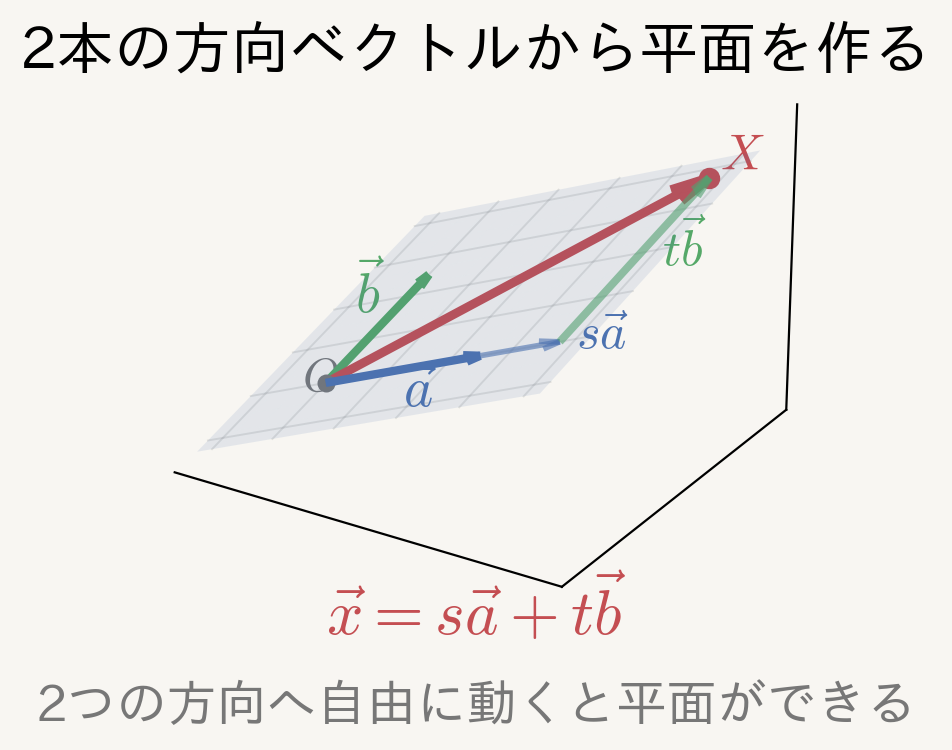

2本の方向ベクトルの線形結合から平面を作る

図では、青いベクトル \(s\boldsymbol{a}\) と緑のベクトル \(t\boldsymbol{b}\) を足すことで、赤いベクトル \(\boldsymbol{x}\) が得られています。\(s,t\) をすべての実数にわたって変えると、2本のベクトルが張る平面上のすべての点に到達できます。

このように、複数のベクトルを実数倍して足し合わせることを線形結合といいます。

原点を通る平面は、線形独立な2本のベクトルの線形結合によって表せます。

線形結合の仕組みを詳しく復習したい人は、次の記事も参考にしてください。

▶ 線形結合の仕組みを復習する
線形結合とは何か?|ベクトルを「伸ばして足す」という考え方
線形結合とは何か?ベクトルを定数倍して足し合わせる基本操作から、直線・平面・3次元空間を作る仕組みまで、具体例と図を使って解説します。ベクトルの本数と独立した方向の違いや、線形結合で作られる「張る空間」の意味も理解できます。

2.なぜ2本の方向ベクトルは線形独立でなければならないのか?

ここで注意したいことがあります。2本のベクトルがあれば、必ず平面を作れるわけではありません。

たとえば、

$$
\boldsymbol{b}=2\boldsymbol{a}
$$

だったとします。このとき、

$$
\begin{aligned}{}
s\boldsymbol{a}+t\boldsymbol{b}
&=s\boldsymbol{a}+2t\boldsymbol{a}\\
&=(s+2t)\boldsymbol{a}
\end{aligned}
$$

となります。

\(s,t\) をどのように変えても、結果は \(\boldsymbol{a}\) の実数倍です。つまり、2つの媒介変数があっても、実際には1つの方向にしか動けません。

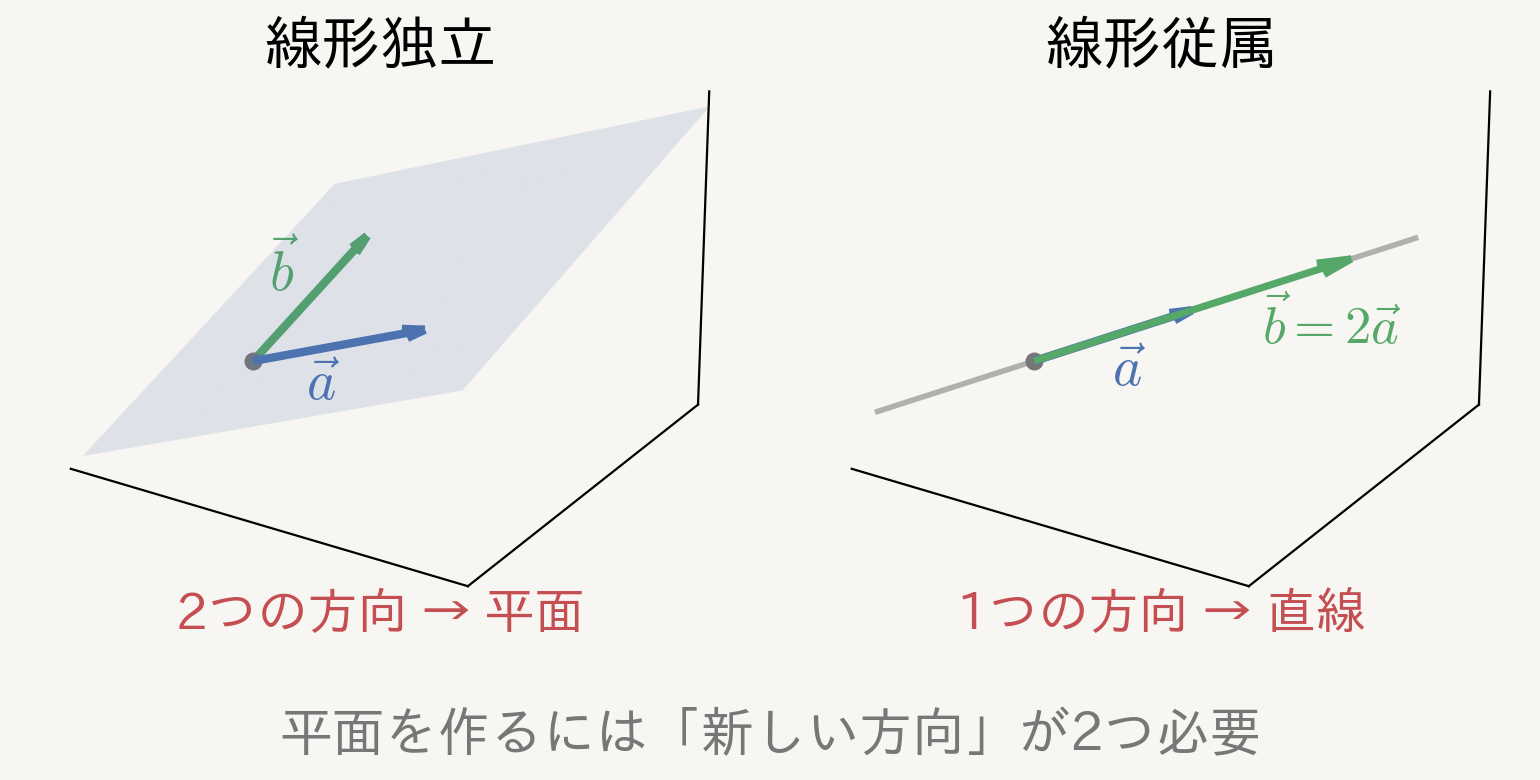

線形独立な2本のベクトルは平面を作り、線形従属な2本では直線になる

左の図では、\(\boldsymbol{a}\) と \(\boldsymbol{b}\) が線形独立なので、2つの方向を組み合わせて平面を作れます。一方、右の図では \(\boldsymbol{b}=2\boldsymbol{a}\) なので、新しい方向が増えず、直線のままです。

一般に、2本のベクトルが線形独立であるとは、

$$
s\boldsymbol{a}+t\boldsymbol{b}=\boldsymbol{0}
$$

を満たす実数 \(s,t\) が、\(s=t=0\) しかないことをいいます。2本の場合、これは一方が他方の実数倍で表せないことと同じです。ゼロベクトルを含む組は、必ず線形従属になります。

したがって、2本のベクトルから平面を作るには、線形独立であることが必要です。線形従属なら、作られるのは直線、または両方がゼロベクトルの場合には1点だけになります。

線形独立と線形従属の違いを詳しく知りたい人は、次の記事も参考にしてください。

▶ 線形独立・線形従属の意味を復習する
線形独立・線形従属とは何か?|「新しい方向」を持っているか
線形独立・線形従属とは何か?ベクトルが「新しい方向」を持つとはどういうことなのか、線形結合とゼロベクトルの関係から解説します。2次元・3次元での図形的な意味や行列式による判定、基底とのつながりも図を使って理解できます。

3.原点を通らない平面はどう表せるのか?

ここまでは、原点を通る平面を考えてきました。では、原点を通らない平面はどうすればよいのでしょうか。

考え方は、前回の直線と同じです。平面上の1点を \(P\) とし、その位置ベクトルを \(\boldsymbol{p}\) とします。また、平面内の線形独立な2本の方向ベクトルを \(\boldsymbol{a},\boldsymbol{b}\) とします。

まず原点から点 \(P\) まで移動し、そこから \(\boldsymbol{a}\) と \(\boldsymbol{b}\) の方向へ自由に進むと、平面上の点 \(X\) に到達できます。したがって、点 \(X\) の位置ベクトルは、

$$
\boldsymbol{x}
=
\boldsymbol{p}
+s\boldsymbol{a}
+t\boldsymbol{b}
\quad(s,t\in\mathbb{R})
$$

と表せます。これが平面のベクトル方程式です。ただし、\(\boldsymbol{a}\) と \(\boldsymbol{b}\) は線形独立とします。

この式を図で表すと、次のようになります。

まず、原点 \(O\) から位置ベクトル \(\boldsymbol{p}\) に沿って点 \(P\) まで移動します。そこから青いベクトル \(s\boldsymbol{a}\)、緑のベクトル \(t\boldsymbol{b}\) の順に移動すると、平面上の点 \(X\) に到達します。

原点から点Pへの位置ベクトルと2本の方向ベクトルを使って、原点を通らない平面を表す

赤いベクトル \(\boldsymbol{x}\) は、原点から点 \(X\) までの位置ベクトルです。つまり、\(\boldsymbol{p}\) に2本の方向ベクトルの線形結合を足すことで、原点を通らない平面上の点を表せます。

それぞれの記号には、次の意味があります。

  • \(\boldsymbol{x}\):平面上を動く点の位置ベクトル
  • \(\boldsymbol{p}\):平面上の1点 \(P\) の位置ベクトル
  • \(\boldsymbol{a},\boldsymbol{b}\):平面内の線形独立な方向ベクトル
  • \(s,t\):平面上の位置を指定する実数の媒介変数

3.1.なぜ平面全体を表せるのか?

平面上の任意の点を \(X\) とすると、点 \(P\) から点 \(X\) への移動は、平面内の移動です。線形独立な2本の方向ベクトル \(\boldsymbol{a},\boldsymbol{b}\) がその平面を張っているため、ある実数 \(s,t\) を使って、

$$
\overrightarrow{PX}
=
s\boldsymbol{a}+t\boldsymbol{b}
$$

と表せます。位置ベクトルの関係から、

$$
\begin{aligned}{}
\boldsymbol{x}-\boldsymbol{p}
&=s\boldsymbol{a}+t\boldsymbol{b}\\
\boldsymbol{x}
&=\boldsymbol{p}+s\boldsymbol{a}+t\boldsymbol{b}
\end{aligned}
$$

が得られます。

逆に、この式で表される点は、必ず点 \(P\) を通り、\(\boldsymbol{a},\boldsymbol{b}\) が張る平面上にあります。つまり、このベクトル方程式は平面上のすべての点を、漏れなく表しているのです。

直線では1本の方向ベクトルを使いましたが、平面では2本に増えました。どちらも「出発点+方向への移動」という同じ考え方です。

4.具体的な平面をベクトル方程式で表してみる

具体例で考えてみましょう。点 \(P(1,2,3)\) を通り、方向ベクトルが、

$$
\boldsymbol{a}
=
\begin{pmatrix}
1\\
0\\
1
\end{pmatrix},
\quad
\boldsymbol{b}
=
\begin{pmatrix}
0\\
1\\
1
\end{pmatrix}
$$

である平面を考えます。

この2本は互いに定数倍の関係にないため、線形独立です。したがって、点 \(P\) の位置ベクトルを使うと、平面のベクトル方程式は、

$$
\boldsymbol{x}
=
\begin{pmatrix}
1\\
2\\
3
\end{pmatrix}
+
s
\begin{pmatrix}
1\\
0\\
1
\end{pmatrix}
+
t
\begin{pmatrix}
0\\
1\\
1
\end{pmatrix}
$$

となります。

ここで、媒介変数 \(s,t\) を変えてみましょう。

  • \(s=0,\ t=0\):点 \((1,2,3)\)
  • \(s=1,\ t=0\):点 \((2,2,4)\)
  • \(s=0,\ t=1\):点 \((1,3,4)\)
  • \(s=1,\ t=1\):点 \((2,3,5)\)

\(s\) だけを変えると \(\boldsymbol{a}\) の方向へ、\(t\) だけを変えると \(\boldsymbol{b}\) の方向へ移動します。両方を自由に変えれば、2つの方向を組み合わせて平面上のすべての点を表せます。

なお、\(s,t\) は移動距離そのものではありません。それぞれの方向ベクトルを何倍するかを指定する数です。

5.平面のベクトル方程式を成分で表すとどうなるのか?

ここまでのベクトル方程式を、成分ごとに考えてみましょう。

$$
\boldsymbol{x}
=
\begin{pmatrix}x\\y\\z\end{pmatrix},
\quad
\boldsymbol{p}
=
\begin{pmatrix}p_1\\p_2\\p_3\end{pmatrix}
$$

$$
\boldsymbol{a}
=
\begin{pmatrix}a_1\\a_2\\a_3\end{pmatrix},
\quad
\boldsymbol{b}
=
\begin{pmatrix}b_1\\b_2\\b_3\end{pmatrix}
$$

とすると、

$$
\begin{aligned}{}
\begin{pmatrix}x\\y\\z\end{pmatrix}
&=
\begin{pmatrix}p_1\\p_2\\p_3\end{pmatrix}
+s\begin{pmatrix}a_1\\a_2\\a_3\end{pmatrix}
+t\begin{pmatrix}b_1\\b_2\\b_3\end{pmatrix}\\
&=
\begin{pmatrix}
p_1+a_1s+b_1t\\
p_2+a_2s+b_2t\\
p_3+a_3s+b_3t
\end{pmatrix}
\end{aligned}
$$

となります。したがって、

$$
\begin{cases}
x=p_1+a_1s+b_1t\\
y=p_2+a_2s+b_2t\\
z=p_3+a_3s+b_3t
\end{cases}
$$

が得られます。これが平面の媒介変数表示です。

ベクトル方程式と媒介変数表示は、同じ平面をベクトルでまとめて書くか、成分ごとに書くかの違いです。

5.1.具体例を媒介変数表示にする

第4章の平面を成分ごとに書くと、

$$
\begin{cases}
x=1+s\\
y=2+t\\
z=3+s+t
\end{cases}
$$

となります。

たとえば \(s=1,\ t=1\) を代入すると、\((x,y,z)=(2,3,5)\) です。第4章で確認した点と一致しています。

6.通常の平面の方程式とはどうつながるのか?

3次元空間の平面は、一般に、

$$
Ax+By+Cz=D
$$

という形でも表せます。ただし、\(A,B,C\) がすべて \(0\) になることはありません。

では、先ほどの媒介変数表示から、この形を導いてみましょう。

$$
\begin{cases}
x=1+s\\
y=2+t\\
z=3+s+t
\end{cases}
$$

1つ目と2つ目の式をそれぞれ媒介変数について解くと、

$$
s=x-1,\quad t=y-2
$$

となります。これを3つ目の式に代入すると、

$$
\begin{aligned}{}
z
&=3+(x-1)+(y-2)\\
&=x+y
\end{aligned}
$$

です。したがって、

$$
x+y-z=0
$$

という平面の方程式が得られます。

逆に、\(x+y-z=0\) を満たす任意の点 \((x,y,z)\) に対して、\(s=x-1,\ t=y-2\) と置けば、元の媒介変数表示を満たします。

つまり、今回のベクトル方程式と \(x+y-z=0\) は、同じ平面を表しています。

ここでは媒介変数を消去することで通常の平面の方程式を導きました。次回は、法線ベクトルと内積を使って、平面の方程式を別の方法から導きます。

7.直線と平面を比べると次元が見えてくる

ここまでの内容を、直線と平面で比べてみましょう。

直線のベクトル方程式は、

$$
\boldsymbol{x}=\boldsymbol{p}+t\boldsymbol{a}
$$

でした。自由に動ける独立した方向は1つなので、直線は1次元です。

一方、平面のベクトル方程式は、

$$
\boldsymbol{x}
=
\boldsymbol{p}+s\boldsymbol{a}+t\boldsymbol{b}
$$

です。2本の方向ベクトルが線形独立なら、自由に動ける独立した方向は2つなので、平面は2次元です。

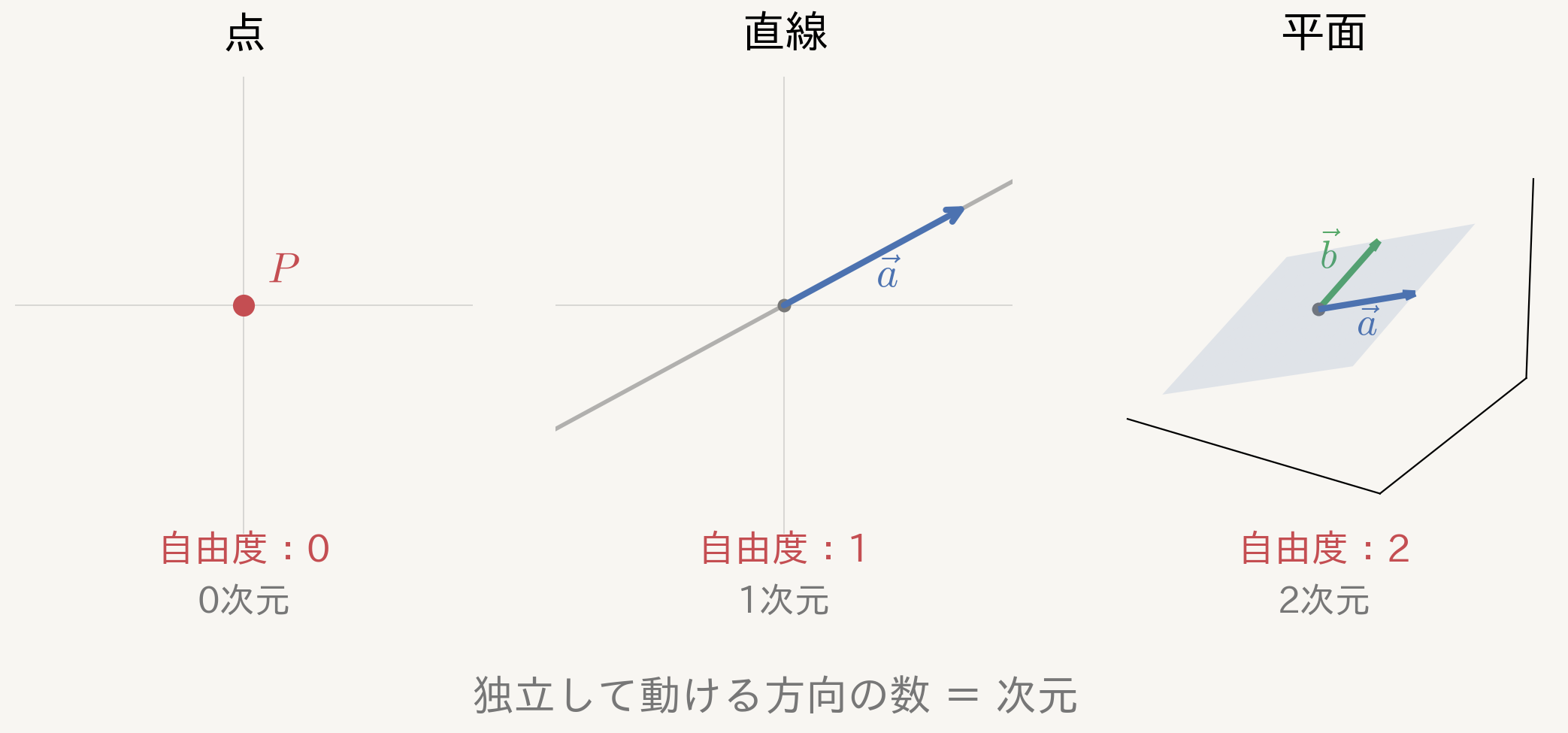

点・直線・平面の自由度と次元を比較

この関係を整理すると、次のようになります。

  • 点:独立して動ける方向が0個 → 0次元
  • 直線:独立して動ける方向が1個 → 1次元
  • 平面:独立して動ける方向が2個 → 2次元

ここでいう次元は、点・直線・平面そのものの次元です。たとえば、3次元空間の中にある平面も、平面自体は2次元です。

次元は、独立して自由に動ける方向の数と考えることができます。

ただし、媒介変数の個数がそのまま次元になるのは、対応する方向ベクトルが線形独立な場合です。第2章のように2本が線形従属なら、媒介変数が2つあっても平面にはなりません。

この考え方は、基底と次元の関係にもつながっています。平面を張る線形独立な2本の方向ベクトルは、その平面に平行な2次元ベクトル空間の基底になります。

この関係をさらに理解したい人は、基底の意味を解説した次の記事も参考にしてください。

▶ 基底について復習したい
基底とは何か?|空間を作る「必要最小限のベクトル」
基底とは何か?空間を作るために必要な「最小限のベクトル」という考え方を、線形結合と線形独立から解説します。基底になるための2つの条件や、基底の選び方、座標が一意に決まる理由、次元との関係まで、具体例と図を使って理解できます。

8.平面を作る方向ベクトルは1組に決まるのか?

最後に、平面を作る2本の方向ベクトルについて考えてみましょう。

直線の方向ベクトルが1本に決まらなかったように、平面を作る方向ベクトルも1組に決まるわけではありません。

たとえば、線形独立な \(\boldsymbol{a},\boldsymbol{b}\) が平面を張っているとします。ここで、

$$
\boldsymbol{c}=\boldsymbol{a}+\boldsymbol{b}
$$

という新しいベクトルを考えます。

\(\boldsymbol{c}\) は \(\boldsymbol{a},\boldsymbol{b}\) の線形結合なので、同じ平面内の方向を表しています。また、\(\boldsymbol{a}\) と \(\boldsymbol{c}\) も線形独立です。

実際、

$$
\begin{aligned}{}
s\boldsymbol{a}+t\boldsymbol{c}
&=s\boldsymbol{a}+t(\boldsymbol{a}+\boldsymbol{b})\\
&=(s+t)\boldsymbol{a}+t\boldsymbol{b}
\end{aligned}
$$

となります。

逆に、任意の \(u\boldsymbol{a}+v\boldsymbol{b}\) も、\(s=u-v,\ t=v\) とすれば \(s\boldsymbol{a}+t\boldsymbol{c}\) と表せます。

したがって、\(\boldsymbol{a},\boldsymbol{b}\) と \(\boldsymbol{a},\boldsymbol{c}\) は、同じ平面を張っています。

大切なのは、方向ベクトルの組み合わせが1つに決まることではありません。線形独立な2本を選び、同じ平面内の2つの独立した方向を表せることです。

なお、原点を通らない直線や平面は、原点を通る直線・平面を平行移動したものと考えられます。このような集合は、線形代数ではアフィン部分空間と呼ばれます。

まとめ

今回は、2本の方向ベクトルから平面を作る方法を考えました。

  • 原点を通る平面は、線形独立な2本のベクトルの線形結合で表せる。
  • 2本のベクトルが線形従属なら、平面を作るための独立した方向が足りない。
  • 一般の平面は、平面上の1点と線形独立な2本の方向ベクトルで表せる。
  • ベクトル方程式を成分ごとに書くと、媒介変数表示になる。
  • 媒介変数を消去すると、通常の平面の方程式を得られる。
  • 直線は1次元、平面は2次元であり、次元は独立した方向の数に対応する。

平面のベクトル方程式は、

$$
\boldsymbol{x}
=
\boldsymbol{p}
+s\boldsymbol{a}
+t\boldsymbol{b}
\quad(s,t\in\mathbb{R})
$$

です。ただし、\(\boldsymbol{a},\boldsymbol{b}\) は線形独立とします。

この式は、「平面上のある点から、独立した2つの方向へ自由に動く」ことを表しています。直線と平面の違いは、独立して動ける方向の数にあるのです。

ここまでは、直線や平面に沿った方向ベクトルを使って表してきました。では、直線や平面に垂直な方向がわかれば、そこから方程式を作ることはできるのでしょうか。

次回は、法線ベクトルと内積を使って、直線・平面の方程式を導いていきます。
