法線ベクトルとは何か?|内積で直線・平面を表す

数学

はじめに

前回の記事では、2本の方向ベクトルを使って平面を表す方法を考えました。平面上の1点の位置ベクトルを \(\boldsymbol{p}\)、平面に沿った2本の方向ベクトルを \(\boldsymbol{a},\boldsymbol{b}\) とすると、

$$
\boldsymbol{x}=\boldsymbol{p}+s\boldsymbol{a}+t\boldsymbol{b}
$$

と表せました。これは、点 \(P\) から平面に沿った2つの方向へ自由に動くことで、平面上のすべての点を表す方法です。

では逆に、平面に沿った方向ではなく、平面に垂直な方向がわかっている場合はどうでしょうか。

実は、平面に垂直な1本のベクトルがわかれば、平面の向きを決めることができます。さらに、平面上の1点がわかれば、内積を使って平面全体を表せます。

直線や平面に垂直なベクトルを「法線ベクトル」といいます。法線ベクトルを使うと、「垂直なら内積が \(0\)」という性質から、直線や平面の方程式を導けます。

この記事でわかること

  • 法線ベクトルとは何か、方向ベクトルとどう違うのか
  • 内積が \(0\) になる条件から直線の方程式を導く方法
  • 3次元の平面の方程式と法線ベクトルの関係
  • 方向ベクトルから法線ベクトルを確かめる方法
  • 法線ベクトルが1つに決まらない理由

1.法線ベクトルとは何か?

法線ベクトルとは、直線や平面に垂直な方向を向く、ゼロではないベクトルのことです。

2次元平面では、直線に垂直なベクトルが、その直線の法線ベクトルになります。一方、3次元空間では、平面に垂直なベクトルが、その平面の法線ベクトルになります。

  • 2次元の直線:直線に垂直なベクトル
  • 3次元の平面:平面に垂直なベクトル

ここで大切なのは、法線ベクトルが図形の向きを決めていることです。直線や平面そのものに沿った方向ではなく、それらに垂直な方向から図形を捉えます。

ただし、法線ベクトルだけでは直線や平面の位置までは決まりません。同じ向きを持つ平行な直線や平面がいくつも存在するため、位置を決めるには、その上にある1点も必要です。

2.なぜ法線ベクトルと内積で直線を表せるのか?

まず、2次元平面上の直線を考えてみましょう。直線上に1点 \(P\) があり、その位置ベクトルを \(\boldsymbol{p}\) とします。また、直線上を動く点 \(X\) の位置ベクトルを \(\boldsymbol{x}\) とします。

このとき、点 \(P\) から点 \(X\) へ向かうベクトルは、

$$
\boldsymbol{x}-\boldsymbol{p}
$$

です。点 \(P\) と点 \(X\) は同じ直線上にあるため、このベクトルは直線に沿った方向を向いています。一方、法線ベクトル \(\boldsymbol{n}\) は、その直線に垂直です。

この関係を図で見てみましょう。

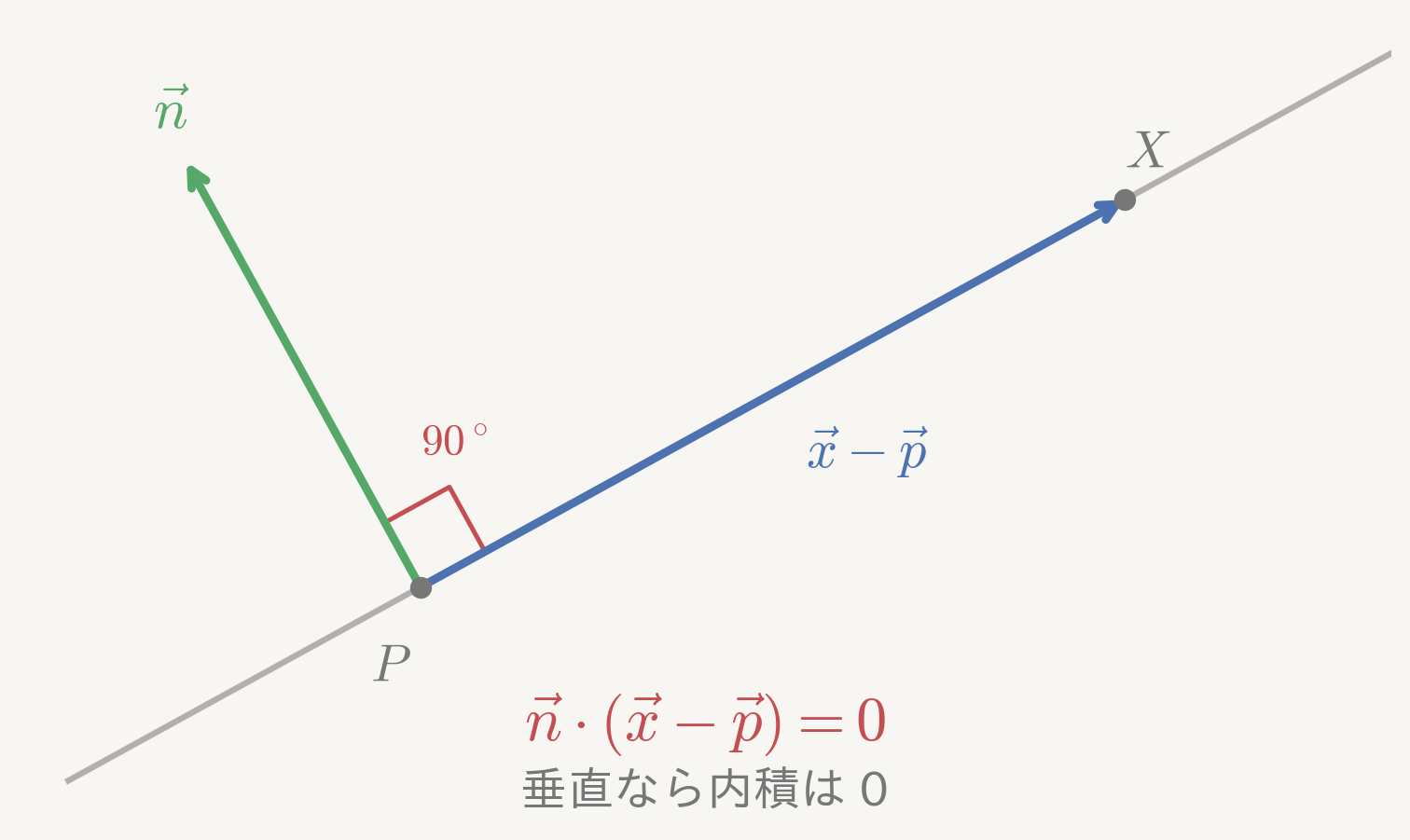

直線に沿ったベクトルと法線ベクトルが垂直になり、内積が0になる

図の青いベクトル \(\boldsymbol{x}-\boldsymbol{p}\) は直線に沿い、緑の法線ベクトル \(\boldsymbol{n}\) は直線に垂直です。したがって、2つのベクトルの内積は \(0\) になります。

$$
\boldsymbol{n}\cdot(\boldsymbol{x}-\boldsymbol{p})=0
$$

これは、点 \(X\) が直線上にあるための条件です。逆に、\(\boldsymbol{n}\neq\boldsymbol{0}\) であれば、この内積が \(0\) になる点 \(X\) は、点 \(P\) を通り、\(\boldsymbol{n}\) に垂直な直線上にあります。

つまり、この1つの式で、直線上のすべての点を表せるのです。

法線ベクトルと、直線上の2点を結ぶベクトルは垂直です。そのため、内積が \(0\) になる条件を使って直線を表せます。

ここで使った「垂直なら内積が \(0\) になる」という性質について、図形的な意味から復習したい方は、次の記事も参考にしてください。

▶ 内積とは何か復習したい
内積とは何を計算しているのか?|「影」と「角度」でわかるベクトルの本質
内積とは何を計算しているのでしょうか?ベクトルの「影」と角度を使い、内積の公式にcosθが現れる理由を図で解説。内積が正・0・負になる条件や、成分表示・コサイン類似度とのつながりも紹介します。

3.直線の方程式はどのように導かれるのか?

先ほどの内積の式を、成分を使って表してみましょう。直線上の1点を \(P(p_1,p_2)\)、法線ベクトルを、

$$
\boldsymbol{n}=
\begin{pmatrix}
a\\
b
\end{pmatrix}
$$

とします。ただし、\((a,b)\neq(0,0)\) とします。

直線上を動く点を \(X(x,y)\) とすると、

$$
\boldsymbol{x}-\boldsymbol{p}
=
\begin{pmatrix}
x-p_1\\
y-p_2
\end{pmatrix}
$$

です。法線ベクトルとの内積が \(0\) になるので、

$$
\begin{pmatrix}
a\\
b
\end{pmatrix}
\cdot
\begin{pmatrix}
x-p_1\\
y-p_2
\end{pmatrix}
=0
$$

となります。内積を成分で計算すると、

$$
a(x-p_1)+b(y-p_2)=0
$$

です。さらに展開すると、

$$
ax+by=ap_1+bp_2
$$

となります。右辺は定数なので、これを \(c\) とおけば、

$$
ax+by=c
$$

という、見慣れた直線の方程式が得られます。

ここで注目したいのは、直線の方程式に現れる係数 \(a,b\) が、そのまま法線ベクトルの成分になっていることです。

3.1.具体例で確かめる

点 \(P(1,2)\) を通り、法線ベクトルが、

$$
\boldsymbol{n}=
\begin{pmatrix}
2\\
1
\end{pmatrix}
$$

である直線を考えます。点 \(X(x,y)\) が直線上にある条件は、

$$
\begin{pmatrix}
2\\
1
\end{pmatrix}
\cdot
\begin{pmatrix}
x-1\\
y-2
\end{pmatrix}
=0
$$

です。内積を計算すると、

$$
2(x-1)+(y-2)=0
$$

となり、整理して、

$$
2x+y=4
$$

が得られます。

実際に点 \(P(1,2)\) を代入すると、\(2\cdot1+2=4\) となり、確かに直線上にあります。また、直線の方程式の係数 \(2,1\) が、法線ベクトルの成分と一致していることも確認できます。

4.方向ベクトルと法線ベクトルはどう違う?

以前の記事では、直線上の1点の位置ベクトルを \(\boldsymbol{p}\)、方向ベクトルを \(\boldsymbol{a}\) として、

$$
\boldsymbol{x}=\boldsymbol{p}+t\boldsymbol{a}
$$

と表しました。一方、今回の法線ベクトルを使う方法では、

$$
\boldsymbol{n}\cdot(\boldsymbol{x}-\boldsymbol{p})=0
$$

と表しています。

方向ベクトル \(\boldsymbol{a}\) は直線に沿った方向を向き、法線ベクトル \(\boldsymbol{n}\) は直線に垂直な方向を向いています。そのため、

$$
\boldsymbol{n}\cdot\boldsymbol{a}=0
$$

という関係があります。

たとえば、第3.1章で求めた直線 \(2x+y=4\) を考えてみましょう。この直線の法線ベクトルは、

$$
\boldsymbol{n}=
\begin{pmatrix}
2\\
1
\end{pmatrix}
$$

でした。このベクトルに垂直な方向ベクトルとして、

$$
\boldsymbol{a}=
\begin{pmatrix}
1\\
-2
\end{pmatrix}
$$

を選べます。実際に内積を計算すると、

$$
\boldsymbol{n}\cdot\boldsymbol{a}
=2\cdot1+1\cdot(-2)
=0
$$

となります。

また、第3.1章では、この直線が点 \(P(1,2)\) を通ることも確認しました。したがって、点 \(P\) の位置ベクトルと方向ベクトル \(\boldsymbol{a}\) を使えば、同じ直線を、

$$
\boldsymbol{x}
=
\begin{pmatrix}
1\\
2
\end{pmatrix}
+t
\begin{pmatrix}
1\\
-2
\end{pmatrix}
$$

とも表せます。

方向ベクトルは「どちらへ進めるか」を表し、法線ベクトルは「どちらが垂直か」を表す。 この2つは、同じ直線を異なる方向から見た表現なのです。

5.3次元では平面を法線ベクトルで表せる

ここまでの考え方は、3次元空間の平面にも広げられます。平面上の1点を \(P\)、その位置ベクトルを \(\boldsymbol{p}\) とします。また、平面に垂直な法線ベクトルを \(\boldsymbol{n}\) とし、平面上を動く点 \(X\) の位置ベクトルを \(\boldsymbol{x}\) とします。

このとき、\(\boldsymbol{x}-\boldsymbol{p}\) は平面に沿ったベクトルになります。次の図を見てみましょう。

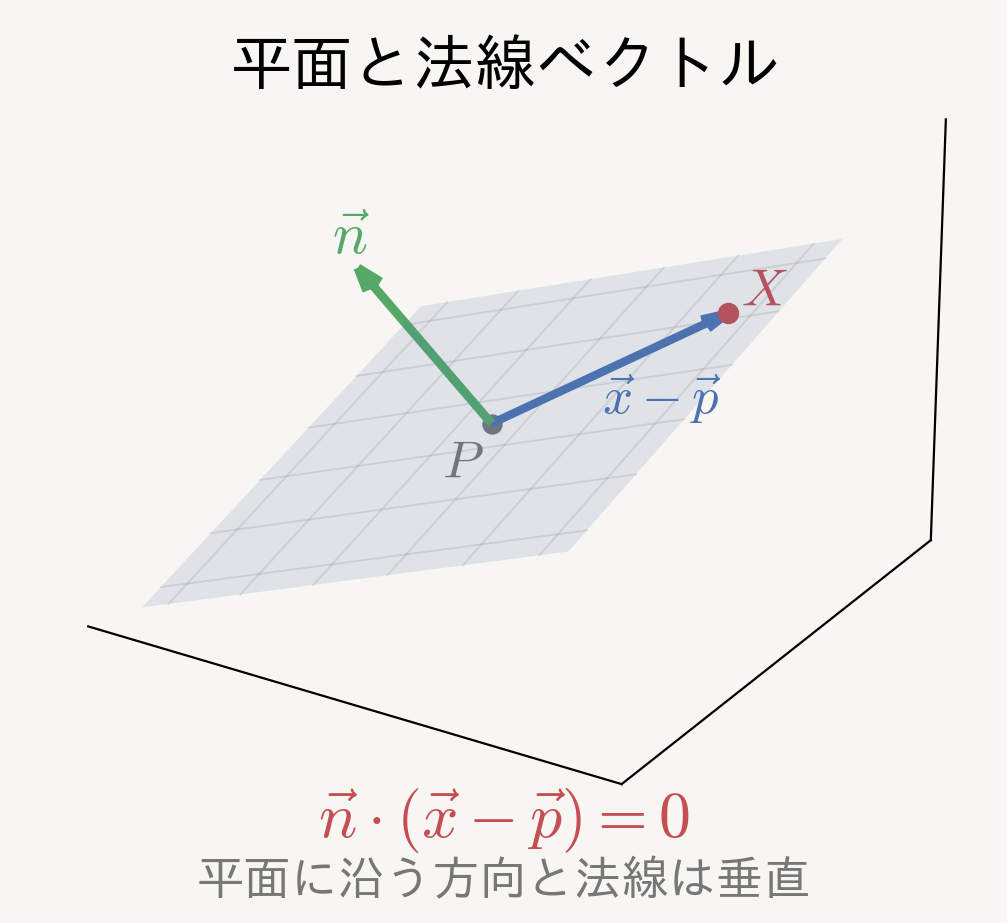

3次元空間の平面に沿ったベクトルと平面に垂直な法線ベクトル

青いベクトル \(\boldsymbol{x}-\boldsymbol{p}\) は平面の中にあり、緑の法線ベクトル \(\boldsymbol{n}\) は平面に垂直です。そのため、2つのベクトルの内積は \(0\) になります。

$$
\boldsymbol{n}\cdot(\boldsymbol{x}-\boldsymbol{p})=0
$$

これは、2次元の直線を表したときとまったく同じ形です。ただし、3次元では \(\boldsymbol{n}\) に垂直な方向が2つの独立した方向に広がるため、この条件を満たす点の集合は直線ではなく平面になります。

つまり、2次元では直線を、3次元では平面を、同じ内積の式で表せるのです。

6.平面の方程式はどのように導かれるのか?

平面上の1点を \(P(p_1,p_2,p_3)\)、法線ベクトルを、

$$
\boldsymbol{n}=
\begin{pmatrix}
a\\
b\\
c
\end{pmatrix}
$$

とします。ただし、\((a,b,c)\neq(0,0,0)\) とします。

平面上を動く点を \(X(x,y,z)\) とすると、

$$
\boldsymbol{x}-\boldsymbol{p}
=
\begin{pmatrix}
x-p_1\\
y-p_2\\
z-p_3
\end{pmatrix}
$$

です。法線ベクトルとの内積が \(0\) になる条件は、

$$
\begin{pmatrix}
a\\
b\\
c
\end{pmatrix}
\cdot
\begin{pmatrix}
x-p_1\\
y-p_2\\
z-p_3
\end{pmatrix}
=0
$$

です。成分で計算すると、

$$
a(x-p_1)+b(y-p_2)+c(z-p_3)=0
$$

となります。これを展開すると、

$$
ax+by+cz=ap_1+bp_2+cp_3
$$

です。右辺を定数 \(d\) とおけば、

$$
ax+by+cz=d
$$

という平面の方程式が得られます。

ここでも、係数 \(a,b,c\) は単なる計算上の数字ではありません。これらを成分に持つベクトルが、平面の法線ベクトルになっています。

6.1.前回の平面を法線ベクトルから見てみる

前回の記事では、点 \(P(1,2,3)\) を通り、次の2本の方向ベクトルを持つ平面を考えました。

$$
\boldsymbol{a}=
\begin{pmatrix}
1\\
0\\
1
\end{pmatrix},
\quad
\boldsymbol{b}=
\begin{pmatrix}
0\\
1\\
1
\end{pmatrix}
$$

その平面のベクトル方程式は、

$$
\boldsymbol{x}
=
\begin{pmatrix}
1\\
2\\
3
\end{pmatrix}
+s
\begin{pmatrix}
1\\
0\\
1
\end{pmatrix}
+t
\begin{pmatrix}
0\\
1\\
1
\end{pmatrix}
$$

でした。媒介変数 \(s,t\) を消去すると、

$$
x+y-z=0
$$

という平面の方程式が得られます。

この式の \(x,y,z\) の係数を見ると、法線ベクトルは、

$$
\boldsymbol{n}=
\begin{pmatrix}
1\\
1\\
-1
\end{pmatrix}
$$

とわかります。

本当にこのベクトルが平面に垂直なのか、2本の方向ベクトルとの内積で確かめてみましょう。

$$
\begin{aligned}{}
\boldsymbol{n}\cdot\boldsymbol{a}
&=1\cdot1+1\cdot0+(-1)\cdot1\\
&=0
\end{aligned}
$$

同様に、

$$
\begin{aligned}{}
\boldsymbol{n}\cdot\boldsymbol{b}
&=1\cdot0+1\cdot1+(-1)\cdot1\\
&=0
\end{aligned}
$$

となります。

法線ベクトル \(\boldsymbol{n}\) は、2本の方向ベクトル \(\boldsymbol{a},\boldsymbol{b}\) の両方に垂直です。この2本が線形独立で平面全体を張っているため、\(\boldsymbol{n}\) はその平面に垂直だとわかります。

7.方向ベクトルと法線ベクトルで同じ平面を表す

ここまでで、平面には2つの表し方が登場しました。

方向ベクトルを使うと、

$$
\boldsymbol{x}=\boldsymbol{p}+s\boldsymbol{a}+t\boldsymbol{b}
$$

と表せます。一方、法線ベクトルを使うと、

$$
\boldsymbol{n}\cdot(\boldsymbol{x}-\boldsymbol{p})=0
$$

と表せます。

この2つは別の平面を表しているわけではありません。同じ平面を、異なる視点から表しています。次の図で比較してみましょう。

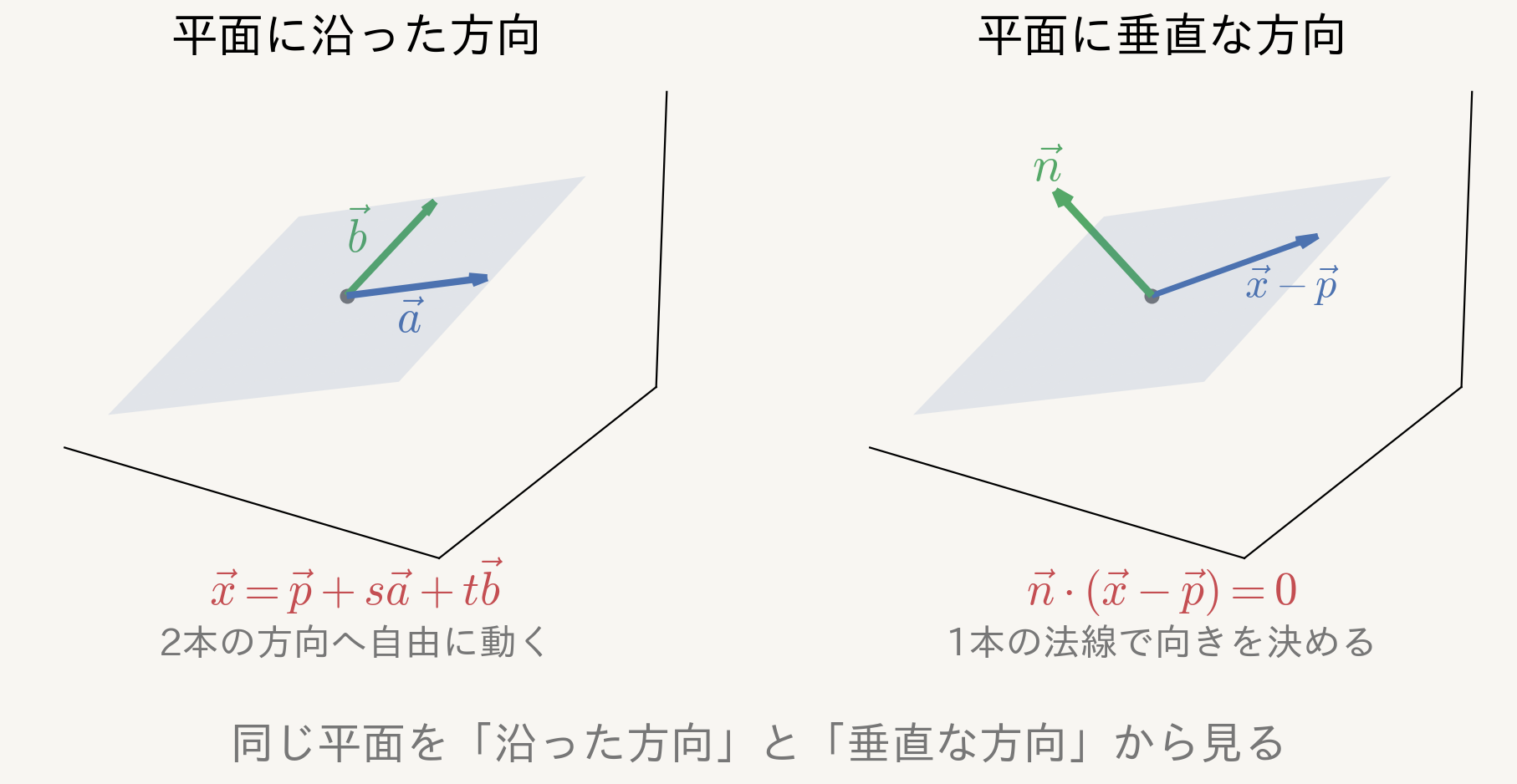

方向ベクトルで表す平面と法線ベクトルで表す平面を比較

左側は、平面に沿った2本の方向ベクトルを使って、「平面の中をどう動けるか」を表しています。一方、右側は、平面に垂直な法線ベクトルを使って、「どの方向が平面に垂直か」を表しています。

2本の方向ベクトル \(\boldsymbol{a},\boldsymbol{b}\) が線形独立で、法線ベクトル \(\boldsymbol{n}\) が両方に垂直なら、

$$
\boldsymbol{n}\cdot\boldsymbol{a}=0,
\quad
\boldsymbol{n}\cdot\boldsymbol{b}=0
$$

が成り立ちます。

実際、方向ベクトルによる式を法線ベクトルの式に代入すると、

$$
\begin{aligned}{}
\boldsymbol{n}\cdot(\boldsymbol{x}-\boldsymbol{p})
&=\boldsymbol{n}\cdot(s\boldsymbol{a}+t\boldsymbol{b})\\
&=s(\boldsymbol{n}\cdot\boldsymbol{a})
+t(\boldsymbol{n}\cdot\boldsymbol{b})\\
&=0
\end{aligned}
$$

となります。

つまり、方向ベクトルで作った平面上の点は、必ず法線ベクトルとの内積が \(0\) になる条件を満たします。

逆に、3次元では、法線ベクトル \(\boldsymbol{n}\) に垂直な2本の線形独立なベクトル \(\boldsymbol{a},\boldsymbol{b}\) を選べば、この条件を満たす点をすべて表せます。

方向ベクトルは平面に沿った2つの方向を表し、法線ベクトルは平面に垂直な1つの方向を表します。どちらも同じ平面を表すための方法です。

8.法線ベクトルは1つに決まらない

最後に、法線ベクトルについてもう1つ重要な性質を確認しましょう。

たとえば、\(\boldsymbol{n}=(1,2)^T\) がある直線の法線ベクトルなら、\(2\boldsymbol{n}=(2,4)^T\) も同じ直線に垂直です。また、\(-\boldsymbol{n}=(-1,-2)^T\) も法線ベクトルとして使えます。反対向きでも、直線に垂直であることは変わらないからです。

一般に、\(k\neq0\) であれば、\(k\boldsymbol{n}\) も同じ直線や平面の法線ベクトルになります。

これは、法線ベクトルの式を見てもわかります。

$$
\boldsymbol{n}\cdot(\boldsymbol{x}-\boldsymbol{p})=0
$$

この式の両辺をゼロではない定数 \(k\) 倍すると、

$$
(k\boldsymbol{n})\cdot(\boldsymbol{x}-\boldsymbol{p})=0
$$

となり、同じ点の集合を表すからです。

ただし、\(k=0\) は除きます。ゼロベクトルを使うと、どの点でも内積が \(0\) になってしまい、特定の直線や平面を表せなくなるためです。

まとめ

この記事では、法線ベクトルの意味と、内積から直線・平面の方程式を導く方法を考えました。

  • 法線ベクトルは、直線や平面に垂直なゼロではないベクトル。
  • 法線ベクトルと図形に沿ったベクトルは垂直なので、内積は \(0\) になる。
  • 2次元では、この条件から直線の方程式 \(ax+by=c\) を導ける。
  • 3次元では、同じ考え方から平面の方程式 \(ax+by+cz=d\) を導ける。
  • 方程式の係数は、法線ベクトルの成分になっている。
  • 法線ベクトルは1つに決まらず、ゼロではない定数倍も同じ図形の法線ベクトルになる。

「垂直なら内積が \(0\)」という性質を使うと、2次元の直線も3次元の平面も、同じ考え方で理解できます。

前回までの方向ベクトルが「図形に沿ってどちらへ動けるか」を表していたのに対して、法線ベクトルは「図形に対してどちらが垂直か」を表します。

次回は、この法線ベクトルを使って、点と直線・平面の距離を考えます。最短距離は垂直な方向に測るため、今回学んだ法線ベクトルがそのまま役立ちます。
